单轴撕碎机构造图及主要部件介绍
单轴撕碎机是一种常见的废物处理设备,通常由以下主要部件构成,下面我们通过图文介绍来了解一下。

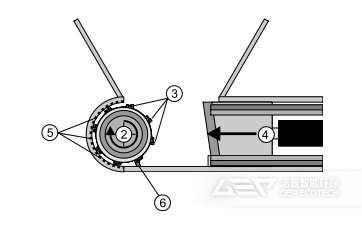

单轴撕碎机构造图
主机架和机壳
主机架作为整个设备的支撑结构,支持着撕碎机的各个部件。机壳则覆盖在主机架外部,保护内部机械部件并减少噪音和振动。
旋转刀片和固定刀片
撕碎机内部包含一组旋转刀片和固定刀片。旋转刀片通常固定在主轴上,并通过电机驱动以高速旋转。固定刀片则固定在机壳内,与旋转刀片相对应,形成撕裂和切割作用。
进料口和出料口
进料口是物料进入撕碎机的位置,通过该口将待处理物料送入机器内部。出料口则是经过撕碎处理的物料离开机器的地方。
电动机和传动系统
电动机作为撕碎机的动力来源,通过传动系统将动力传递给旋转刀片。传动系统通常由皮带、链条或齿轮传动组成,使旋转刀片以高速运转。
单轴撕碎机工作原理
废料通过进料口输送至撕碎机内部,旋转刀片和固定刀片之间的运动将废料撕裂、切割成较小的颗粒。切割后的物料通过出料口排出,以便进行后续处理或再利用。
单轴撕碎机因其效率高、出料细的特点,被广泛应用于废旧塑料、织物、木材等废物处理和资源回收领域。其结构不复杂但功能强大,能有效地将大块物料处理成适合进一步加工或回收的颗粒。
