建筑垃圾处理生产线和全套设备介绍

建筑垃圾，主要来自于城市新建建筑、市政建设工程、拆除的老旧建筑和装修废弃物，其中80%以上是城市新建建筑、市政建设工程和拆除老旧建筑所产生的固废垃圾，而接近20%是装修装潢等产生的各种固废垃圾。

一般来说，城市新建建筑和市政建设工程基本都是新建建筑物、道路施工等，产生的建筑垃圾成分相对比较纯粹，以渣土、混凝土块、砖石瓦块、砂泥浆等为主，处理起来也简单；而老旧建筑拆除则包含不少钢筋、铝合金门窗、废旧家具、塑料制品、废旧纺织品等成分；装修产生的垃圾更多的是各种包装袋、填充物，废旧的家电、家具、衣物、窗帘、灯具、厨卫用品，废弃的壁纸、装饰品和其他日用品杂物等。在进行处理的时候，需要根据不同情况，灵活选择生产线配置，以免影响处理效果。

“垃圾是放错地方的资源”，建筑垃圾更是被誉为“城市宝藏”，处理建筑垃圾本身就是在“变废为宝”。渣土砖石混凝土做工程填料、砂石骨料；塑料、纺织物、泡沫、木材等可燃物料做电厂燃料；金属、玻璃等可以直接回收再利用。可见，处理建筑垃圾并没有什么损失，反而是多重获利的项目。那么，建筑垃圾具体是怎么被处理成各种循环资源的？需要用到哪些设备，注意哪些事项呢？我们接下来详细讲一讲。

建筑垃圾处理生产线

当前，建筑垃圾生产线主要分为固定式和移动式两种，所谓固定式生产线，就是整条生产线设备是固定在地面上的，安装前期需要打地基做水泥基础底座，然后把整套生产线设备安装上去；而移动式生产线，他的所有生产设备是固定在一种车载系统上的，类似于挖掘机、坦克等，通过履带实现灵活移动和各设备的组合作业。对于项目周期短，经常需要变换加工场地的城市建筑垃圾处理行业来说，相对更加方便。两种生产线的区别就在于设备的安装形式，基本工作原理都一样。

建筑垃圾处理生产线工作原理

建筑垃圾被铲车倒入给料仓后，首先经过给料机进行预筛分，粒径超过80mm的大块物料无法通过给料机篦条筛分，会经溜槽直接进入颚式破碎机进行初步破碎，破碎后经永磁除铁器磁选出其中的磁性金属，再送入人工分拣线，分拣出大块的木材、塑料、纺织品等杂物，然后采用风选机再次去除小块的轻质塑料、泡沫等，从而得到相对干净的物料；这些被多次筛选后的物料经皮带机送往反击式破碎机中进行中细程度的破碎，破碎后再次经过磁选设备除去磁性金属，然后采用成品筛进行筛分；筛分出的超过31.5mm的物料，会被再次输送到人工分拣线分拣，然后送到反击式破碎机进行二次破碎，如此形成一个破碎、筛分的闭路循环，直到全部物料粒径都达到砂石骨料要求的31.5mm以下。之所以是31.5 mm，是因为工程施工规范中考虑到混凝土对钢筋的包裹严密性，对砂石骨料最大尺寸做出了明确的要求，粒径太大，会影响混凝土结构的质量。

而小于80mm的中小颗粒物料，在最初预筛分时，可以通过给料机篦条成为筛下料，这部分主要是渣土、砂石等颗粒。这些渣土、砂石被给料机筛分出来后，经皮带机输送到弛张筛再次筛分，小于10mm的物料一般就是纯渣土了，会通过皮带机输送到专门的渣土存放区域，等待被填埋或者再次循环利用；而尺寸在10-80mm的物料则被输送到上面说过的人工分拣线上进行分拣，挑出其中的木材、塑料、纺织品等杂物；分拣后的纯粹砂石颗粒同样被输送到反击式破碎机中破碎，然后统一经过成品筛筛选出0-5mm、5-10mm、10-31.5mm的砂石骨料。其中0-5mm的物料被输送到专门的渣土存放区域，而5-10mm和10-31.5mm粒径的物料则被输送到轻物质处理器，去除木屑、塑料、泡沫等杂质，然后分别被输送到不同的储料仓储存。

通过以上完整的建筑垃圾处理生产线流程，将建筑垃圾中不同的物料进行收集、加工、存储，就实现了对建筑垃圾的综合回收，然后我们就可以根据需要，将回收后的物料分别应用到不同的领域了。

就像前面说的，钢筋、铁条、玻璃等可以回收变卖，塑料、泡沫、布料、木材等加工成电厂燃料，渣土等用来加工机制砖或者工程填料，其他粒径的碎石、混凝土块则作为砂石骨料继续用于工程建筑领域，实现资源的就地高效利用，达到减少污染、节约能源的目的。

建筑垃圾处理生产线设备介绍

根据上面介绍的整套建筑垃圾生产线工作原理，我们大致可以看出，建筑垃圾生产线的几个主要设备，就是给料机、颚式破碎机、反击式破碎机、振动筛、风选机和磁选机，当然，还有环保设备脉冲袋式除尘器。

上图就是建筑垃圾处理生产线的样子，由皮带输送机把各个设备连接起来，形成一整条处理系统。

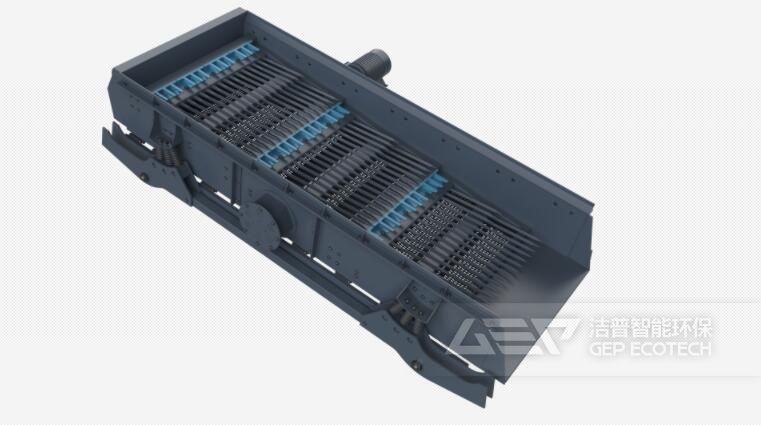

给料机由料斗和筛分篦条组合在一起，通过震动，对上面的物料进行输送和初步筛分，无法通过篦条筛分的，就是大块物料了，会被输送到颚式破碎机进行破碎，处理成较小颗粒，再由后面的反击式破碎机最终加工成需要的粒径；能够直接通过篦条筛分的物料就可以直接输送到反击式破碎机中加工了，篦条的间隙大小是可以根据对接设备的型号来调整的。当然，经过给料机筛分的物料还需要经过风选机和磁选机处理，甚至必要时要进行人工分拣，来确保物料的纯度。

颚式破碎机，它通过偏心轴让动颚板不断靠近定颚板，对其中的物料进行挤压、碾搓，从而把大块物料处理成较小颗粒的物料。

颚破的选择，颚破是整个生产线的第一道破碎设备，型号和质量是重中之重。首先就是型号一定要符合生产线的要求。如果选择型号不当，实际处理能力偏小，达不到规划要求，会导致整个生产线不能满负荷运行，造成生产力的浪费；如果处理能力太大，超出其他配套设备，则颚破自身无法满负荷运行，也会造成生产力浪费。可见，颚破选型一定要根据实际产能规划，结合物料特性来确定。就建筑垃圾来说，并没有大部分矿岩石的硬度高，颚式破碎机处理建筑垃圾，一般实际产量会偏大。但也要考虑到建筑垃圾的类型，进料尺寸等因素，不能一概而论。

像我们在湖北的一个项目，甲方就是根据网上查到的介绍资料，自己确定的设备型号，而且不听劝告，最后导致鄂破产量无法满足生产线需求，不得不改造生产线，另外增加了一台小型的颚式破碎机，来回耽误了一个月时间。

同样的，作为一级破碎设备，颚破所面对的物料成分复杂多样，因此需要颚破有非常强的适用能力，能够提供高效的破碎效果，为整条生产线提供稳定的物料来源。

倘若颚破质量不好，产出的物料尺寸达不到要求，或者设备频繁故障停机，都会导致整个生产线无法正常运行。这个我们见过太多的案例了，前期不注重质量，后期就要为质量不断追加投入。

下图是反击式破碎机，它是利用转子上的反击板不断击打物料，使物料在破碎腔内的几块反击板之间来回反弹、撞击，实现对物料进行破碎。这种破碎方式不但能使物料按照自身纹理碎裂，而且物料间反复碰撞、摩擦，最终生产出来的砂石骨料粒形也比较好。

反击破和颚破，包括振动筛这些设备都是经典的类型，结构和工作原理经历过较长时间的市场考验，实用性很强。作为一家立足于智能制造的企业，我们洁普智能环保对这些经典设备进行了局部结构的优化升级，使其更适合通过监测设备实现自动化运行管理。

比如，我们为颚破和反击破都增加了液压调整装置，设备的破碎能力和适应性更强，也方便设备实现远程调整操作；这些设备还配置了集中润滑系统，可通过我们的GI智能监测系统实现定时、定量注油，减少人工管理成本。包括其他设备，也都有一些细节上的结构调整，让设备的自动化和智能化程度更高。

上图两个振动设备，左侧的是圆振筛，通过中间主轴的偏心运动，带动筛面震动，因为筛面的运动轨迹是圆形，所以叫圆振筛。圆振筛通过不同筛网孔径大小把物料筛分成不同粒径范围。根据实际需要，圆振筛可以是单层，筛选出两种规格，也可以是多层，同时筛选出多种规格的物料，筛分效率更高，通常作为尾端分料时选择。像我们处理建筑垃圾，最后要选出0-5mm、5-10mm、10-31.5mm三种规格的砂石骨料，就需要3层筛网，第一层筛选出31.5mm以下物料，从中再筛选出10mm以下物料，然后再从中筛选出5mm以下物料。至于31.5mm以上物料，则被输送回反击式破碎机继续破碎。

右侧这个设备是弛张筛，弛张筛不但有上面的初筛装置，还采用具有弹性的聚氨酯筛板，就是下面那个带筛网的筛板，其张弛效果每分钟能够抛掷物料800次，可以有效防止建筑垃圾中的纸张、布料等沾水后粘附在设备上，同时也能对垃圾中的渣土、砂石碎屑等进行有效筛分，因此，弛张筛通常用在筛分复杂物料上，比如用来筛分建筑垃圾、装修垃圾时效果就更好。

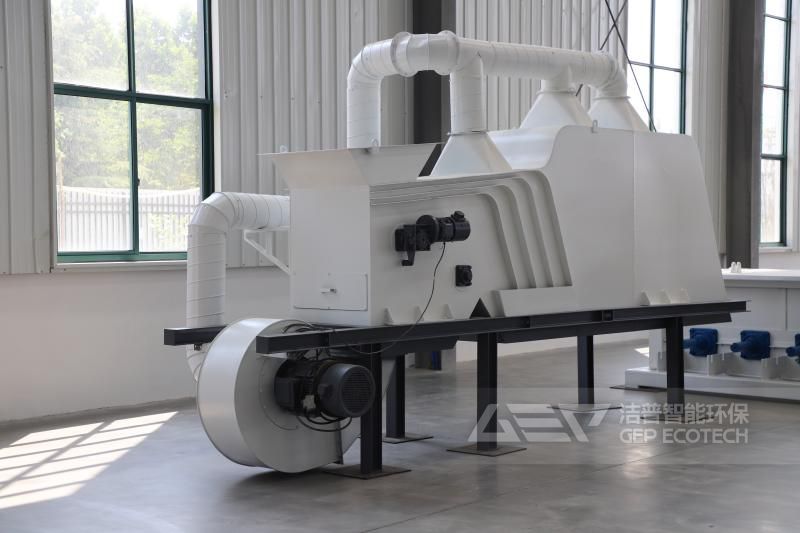

上图是风选机，也叫轻物质分离机，它是利用风机的吹动作用，使质量较轻的塑料、泡沫、布料、木块等物料随气流上升，从而把他们从砂石、金属等重物质中分离出来。通过风选机的分离，这些轻物质就能单独收集起来，处理之后做成电厂用的替代燃料。因为这些物质的热值相对都较高，完全可以代替燃煤，减少化石能源的使用，降低大气污染。

这种就是履带式移动破碎站，由履带式的车载系统和上面组合安装的输送、破碎、筛分等设备组成。可以在一条履带车上安装一种处理设备，使用时再灵活组合，也可以根据需要把多种设备固定组合到一条履带车上，增强其综合处理能力。

整个建筑垃圾处理生产线的这几种主要设备我们知道了，但是，其中还有几个点需要大家注意，也是很多人容易忽略的地方，如果处理不好，会给后续的生产加工带来诸多不便，影响处理效果，甚至严重时会造成生产线故障，导致整个工程进度被阻滞。

• 设备的选择。除了我们前面说的为什么要选择颚式破碎机和反击式破碎机，以及选择他们时的注意事项以外，筛分设备的选择也很重要，一定要保证筛分面积和筛分效率，而且不同的物料成分，对筛分设备的要求也不同，尤其建筑、装修垃圾，不能按照矿岩石的破碎和筛分参数来计算，需要在选择前做好分析。我们以弛张筛为例，弛张筛首先从建筑垃圾中筛分出渣土，是对建筑垃圾进行精细筛分的第一步，决定着后续物料的纯度。因此，如果弛张筛筛分面积小，处理量不够，就会影响筛分效果，就不能有效分离出建筑垃圾中的渣土，会严重影响产线的处理量及成品骨料的品质。
• 物料的含水率、建筑垃圾一般都是露天存放，没有任何防雨措施，如果对建筑垃圾进行粉碎的时候，物料含水量太高，渣土粘性大，筛分速度慢，生产线的处理效率就会降低，处理效果也会大打折扣。
• 物料的含杂率。建筑垃圾涵盖的面比较广，我们前面说了4个大概的分类，每一种都有其特点，物料成分不完全一样。而物料的成分对后续设备的选择都有一定影响。如果杂物太多，不但影响破碎机的破碎效果，而且影响筛分设备、风选设备等，杂物会造成筛网堵塞，设备处理量降低。并且，如果分选设备处理不过来，杂物还会进入成品骨料，影响成品品质。

如果原始物料的含杂率过高，就要考虑进行前期的人工分拣，把建筑垃圾中的旧衣物、窗帘窗纱、大块塑料等分拣出来，以免影响后续处理效果。而如果含杂率高到一定程度，就要考虑换一种设备来处理了。比如装修垃圾，含杂率高就是它的特点，它所包含的杂物成分几乎就是他们的主要成分，我们在处理装修垃圾的时候，就需要用另一套处理工艺来解决，以达到更好的处理效果。
